一次搞懂SVG中所有常用的濾鏡

13 min readApr 21, 2019

本文將介紹SVG濾鏡原理以及應用方式，使設計師們能夠輕易上手濾鏡並製作互動性SVG。包含：feFlood, feBlend, feDisplacementMa, pfeTurbulence, feColorMatrix, feImage, feGaussianBlur, pattern

濾鏡的使用方法

建立一個標籤<filter>並放在<defs>中，在形狀標籤中用屬性filter=”url(#myFilter)”即可，我們先放一個feFlood當例子：

<svg>
   <defs>
      <filter id="flood">
         <feFlood flood-color="#00ff00"/>  //濾鏡只有一個feFlood
      </filter>
   </defs>
   <rect height="100" width="100" filter="url(#flood)" />
</svg>

<feFlood>

想像成油漆桶工具，將整個畫面填滿某個顏色，還能加上透明度。

<feFlood flood-color="#00ff00" flood-opacity="0.6" />

結果

濾鏡可以同時用很多效果

設計師能夠放一個濾鏡，也可以放好多個。

比較需要考慮的是，大部分濾鏡需要圖像的輸入，我們以feBlend當例子，feBlend本身等等會介紹：

<filter>
   <feFlood flood-color="#00ff00" result="myFlood"/>
   <feBlend in="SourceGraphic" in2="myFlood" mode="screen"/>
</filter><rect height="100" width="100" filter="url(#flood)" />

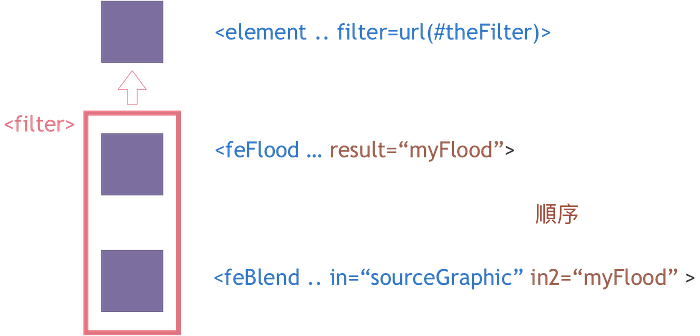

輸入什麼？輸入濾鏡要合成的圖像。拿攝影當例子，攝影上我們會用一張濾鏡在鏡頭前面來回刷，攝影機捕捉鏡頭前面的濾鏡下的風景，濾鏡與風景兩個都被鏡頭捕捉，同樣的，我們需要告訴SVG，誰是那片濾鏡，誰是風景。在上面feBlend中，in指定SourceGraphic，即是使用濾鏡的<rect>當做風景；in2即是上一個標籤feFlood當做濾鏡。

有些濾鏡不用來源輸入來源，如<feFlood>，有些需要兩個輸入來源，使用in=“#id”, in2=“#id”定義，有些需要兩個輸入來源但可以省略第二個。依照濾鏡的要求而定。

像是feBlend，混合模式，需要兩個輸入來源，設計師可以幫濾鏡設ID，但在輸入來源中，以result屬性當做輸入來源名稱：

如果省略in2，那它將自動以上一個濾鏡的結果當做in2。

<feBlend>

回來feBlend，想像成修圖軟體的混合模式：

主要屬性有三個，in (輸入來源)、in2 (輸入來源二)、mode (混合模式)。

它需要兩個輸入來源，並設定模式，即可使用。如果in2被省略，它將以上一個標籤當做in2：

<filter id="floodAndBlend">
   <feFlood flood-color="#0000dd"/>
   <feBlend in="SourceGraphic" mode="screen" />
</filter><rect fill="#dd00dd" filter="url(#floodAndBlend)" />

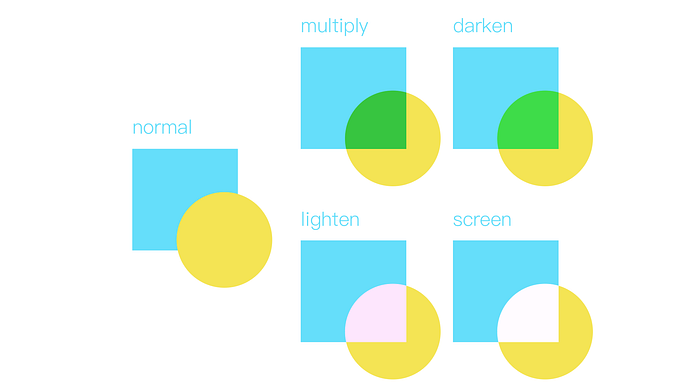

mode有幾種模式normal, multiply, darken, screen, lighten，參考修圖軟體中修圖模式的「一般」、「色彩增值」、「暗化」、「網屏」、「亮化」

<feTurbulence>

想像是一種雜訊，但不是粒子狀的雜訊，是RGBA都雜訊的圖像。單純使用這個濾鏡沒什麼好玩的，通常會套用在等等會提的feDisplacementMap一啟用，建立皺折、雜訊、花玻璃等效果。

主要屬性有五種，baseFrequency (想像雜訊圖檔大小 0.01~1)、numOctaves (想像精緻度 1~10)、seed (雜訊圖檔種子碼)、stitchTiles (雜訊圖檔是否拼接)、type (類型，fractalNoise較”霧面”,turbulence較顆粒)

<filter id="feTurbulence">
   <feTurbulence
       type="turbulence"
       baseFrequency="0.9"
       numOctaves="2"
       result="turbulence" />
</filter><circle fill="#ff0000" r="100" filter="url(#feTurbulence)" />

結果：

<feDisplacementMap>

用神奇的運算方法，對輸入來源1每個像素位置應用輸入來源2的顏色移置，來源1的圖片會因為來源2的顏色產生偏移。至於哪個顏色、垂直還是左右偏，則用ChannelSelector定義。

同樣有五個屬性，in (要被影響圖像1)、in2 (要發揮影響的圖像2)、scale(幅度)、xChannelSelector (X座標要用RGBA什麼顏色)、yChannelSelector (Y座標要用RGBA什麼顏色)。

本文以feTurbulence來配合：

<filter id="feDisplacementMapAndfeTurbulence">   <feTurbulence
    type="turbulence"
    baseFrequency="0.05"
    numOctaves="1"
    type="fractalNoise"
    result="turbulence" />   <feDisplacementMap
    in="SourceGraphic"
    in2="turbulence"
    scale="50"
    xChannelSelector="R"
    yChannelSelector="G" /></filter><circle fill="#ff0000" r="100" filter="url(#feDisplacementMapAndfeTurbulence)" />

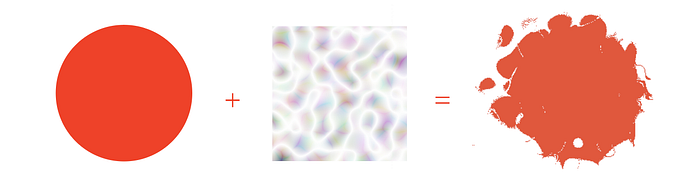

如此就能透過feTurbulence的雜訊來影響circle：

如果我們使用放射性漸層當做移置的根據也行。

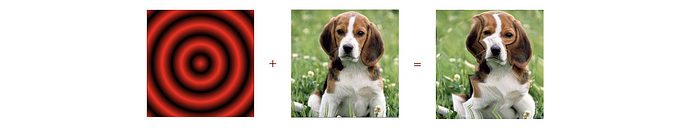

但比較奇怪的是在用feComposite合併紅色放射漸層與狗狗照片時，SourceGraphic的擺放位置有限制。當SourceGraphic沒有在in或是in2時沒有作用，只有SourceGraphic放在in2才成功。

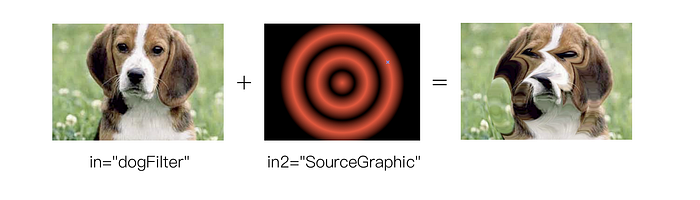

要製作的話先作一個漸層物件，再套用漸層物件於指定形狀，將形狀再套用有背景圖片當in、SourceGraphic當in2的濾鏡即可。

<defs>  <radialGradient id="radiation-set" cx=".5" cy=".5" r=".8">
   <stop offset="0" stop-color="#f00"></stop>
   <stop offset=".1" stop-color="#000"></stop>
   <stop offset=".2" stop-color="#f00"></stop>
   <stop offset=".3" stop-color="#000"></stop>
   <stop offset=".4" stop-color="#f00"></stop>
   <stop offset=".5" stop-color="#000"></stop>
   </radialGradient>   <filter id="ripple-effect">
      <feImage xlink:href="./myDog.jpg" result="dogFilter"/>
      <feDisplacementMap
       in2="SourceGraphic" in="dogFilter" scale="15"
       xChannelSelector="R" yChannelSelector="G" />
   </filter></defs><rect x="0" y="0" width="200" height="200" fill="url(#radiation-set)" filter="url(#ripple-effect)"></rect>

（註：圖檔屬於https://codepen.io/enxaneta/post/svg-waves-with-fedisplacementmap並非我擁有）

<feColorMatrix>

顏色的調校，原本像素的RGBA通道各乘上不同數值之後輸出。數值為一組陣列。需要三個屬性：in (來源圖檔)、type(濾鏡本身提供的顏色調整類型)、values (需要乘上的數值，是陣列)

<feColorMatrix type="matrix" values="1 0 0 0 0
 0 1 0 0 0
 0 0 1 0 0
 0 0 0 1 0" />

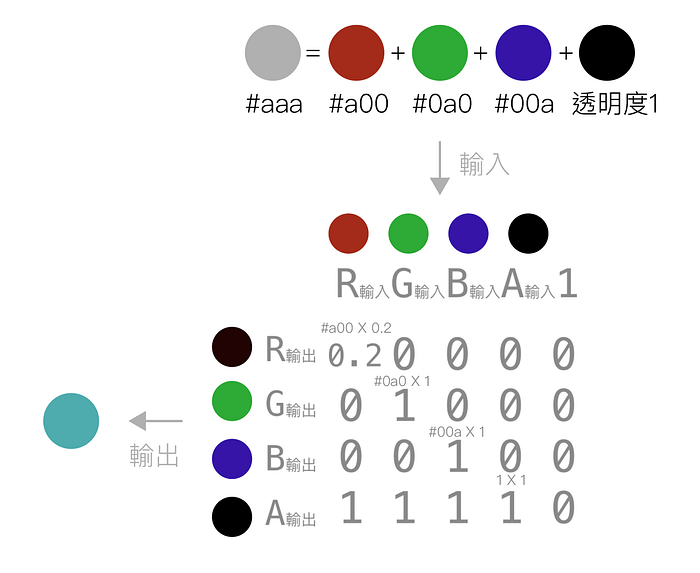

透過這個陣列的數值，將可以製作整體顏色的調整，這陣列很簡單不用擔心，橫的是原本圖片的顏色RGBA再加一個常數，其中A是透明度的意思；垂直是圖片顏色的結果。假如一個全部是紅色的像素在陣列中被乘上了1，最後將輸出一模一樣的紅色。

如果我們將第一個數值改成0.2的話，輸出的紅色將會因此變小：

我不認為那是用直接乘的，因為輸出的顏色色碼上顯然沒有相等於乘出來的結果，顯然還有更深入的乘法，但這裡不探討。

使用注意：values=”…”中，引號要直接接數值不要有空格，也不要有換行，否則將導致Safari無法讀取濾鏡…很奇怪吧，目前只有看到這篇討論，有興趣可以去看看

<feColorMatrix type="matrix" values="
 1 0 0 0 0    //錯誤，引號後面直接加上數值才行
 0 1 0 0 0
 0 0 1 0 0
 0 0 0 1 0" />

<feImage>

嵌入圖檔，嵌入的圖當將會顯示成點陣圖，即使嵌入SVG也一樣。

這個方法可以將圖檔嵌入外部圖檔。設計師指需要一個屬性：xlink:href (連結路徑)，用href代替xlink:href也可以，只是如此只能支援SVG 2以下版本，使用SVG 2以下的Safari將不能支援。如果設計師是在React中使用xlinkHref可用代替xlink:href。

<feImage xlink:href="https://developer.mozilla.org/files/6457/mdn_logo_only_color.png" />

<feGaussianBlur>

製作高斯模糊，主要需要屬性in、stdDeviation即可。

<feGaussianBlur in="SourceGraphic" stdDeviation="5" />

<pattern>

pattern並不屬於filter之一，但經常與其他濾鏡配合，將它放至於<defs>之中即可使用：

<defs>
   <pattern id="star" viewBox="0,0,10,10" width="10%" height="10%">
      <polygon points="0,0 2,5 0,10 5,8 10,10 8,5 10,0 5,2"/>
   </pattern>
</defs><rect width="100" height="100" fill="url(#star)"/>

pattern常用在重複的四方連續。設計師可以在<pattern>內製作想要重複的圖像，被套用的物件將被當做畫布來顯示四方連續。與filter不同的地方是，Pattern使用fill而不是filter屬性來套用。

事實上線條也可以被當做畫布製作，線條有寬度即可。

Pattern與filter中的feTile相當類似，但本文認為pattern使用方式較feTile簡單，可以直接替代。

<feComposite>

feComposite用在兩個形狀的布林運算

3D軟體如Ds Max也有相似的功能：A 減 B（A物件減去B物件的體積）、B減 A（B物件減去A物件的體積）、Union（A物件與B物件合體）與Intersection（A物件與B重疊的地方）

數學上，也有交集、聯集、互斥聯集與差集。程式語言上也有邏輯運算或||、與&&，都是相似的概念。甚至設計師的繪圖軟體如Illustrator也有同樣概念的路徑管理員。

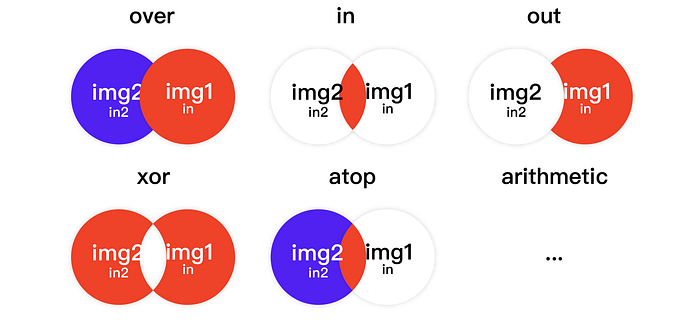

feComposite有三個主要的屬性，in, in2, operator。很容易理解就是兩個輸入圖像，與一個運算符。運算符有over, in, out, xor, atop, arithmetic。

<feFlood flood-color="#0000ff" x="0" width="100" height="100" result="img2" /><feFlood flood-color="#ff0000" x="50" width="100" height="100" result="img1"/><feComposite operator="over" in="img1" in2="img2"/>
